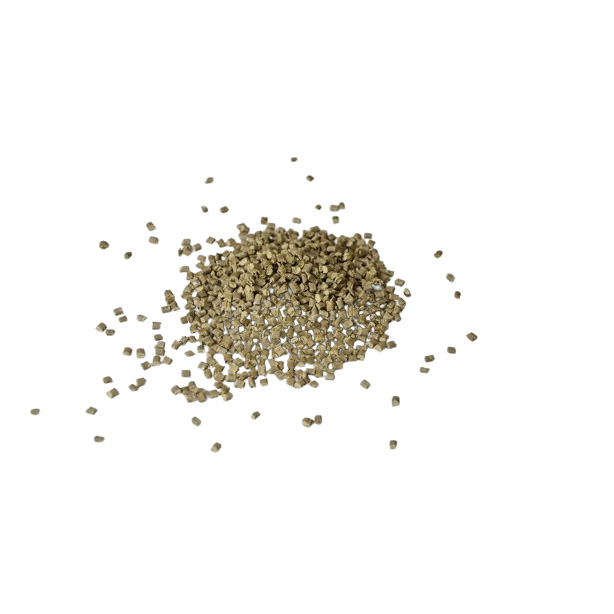

PPS, армированный стекло-/минеральным композитом, низкая усадка, низкое коробление, хорошие механические свойства, высокая точность размеров
- Тип: KLD57C
- Наименование продукта: PPS, армированный стекло-/минеральным композитом, низкая усадка, низкое коробление, хорошие механические свойства, высокая точность размеров
Характеристики материала PPS (полифениленсульфид):
Отличная термостойкость: способен стабильно работать длительное время при высокой температуре 200-240 ℃, с очень стабильной теплостойкостью. Кратковременно выдерживает температуру 265 ℃, температура тепловой деформации обычно выше 265 ℃. Температура плавления — между 285 ℃ и 300 ℃.
Подробности о продукте:
Особенности продукта: PPS, армированный стекло-/минеральным композитом, низкая усадка, низкое коробление, хорошие механические свойства, высокая точность размеров, отличные электрические свойства и теплостойкость
| Типичные физические свойства | |||||
| Эксплуатационные показатели | Стандарт | Ед. изм. | Стекло-/минеральный композит | ||
| KLD57C-NC | KLD57C-BK | ||||
| Физическое свойство | Цвет | - | - | Натуральный цвет | Чёрный цвет |
| Плотность | ISO 1183 | g/cm3 | 1.89 | 1.89 | |
| Водопоглощение | ISO 62 | % | 0.02 | 0.02 | |
| Усадка МД/ТД* | - | % | 0.2/0.4 | 0.2/0.4 | |
| Механические свойства | Прочность при растяжении | ISO 527 | MPa | 145 | 145 |
| Относительное удлинение при разрыве | ISO 527 | % | 1.2 | 1.2 | |
| Прочность при изгибе | ISO 178 | MPa | 230 | 230 | |
| Модуль упругости при изгибе | ISO 178 | GPa | 16 | 16 | |
| Ударная вязкость по Изоду с надрезом | ISO 180 | kJ/m2 | 9.0 | 9.0 | |
| Прочее | CTI | ASTM D3638 | V | 200 | 200 |
| Температура тепловой деформации | ISO 75 | ⁰C | 265 | 265 | |
| Огнестойкость | UL-94 | - | V0 | V0 | |
| *МД: поперечная усадка; ТД: продольная усадка | |||||
| Условия литья под давлением | |||||
| 1. Предварительная сушка: сушите в течение 4–6 часов при температуре 120–150℃. | |||||
| 2. Температура цилиндра: рекомендуемая температура цилиндра составляет 290–330℃. | |||||
| 3. Температура пресс-формы: рекомендуемая температура пресс-формы составляет 130–150℃. | |||||
| 4. Давление впрыска: общее давление впрыска составляет 30–100 МПа. Для предотвращения образования облоя можно использовать пониженное давление впрыска. | |||||
| 5. Скорость впрыска: для получения изделий с хорошим внешним видом можно применять впрыск на высокой скорости. Однако это легко может вызвать коробление, подгорание и другие дефекты готового изделия. Поэтому при хорошем внешнем виде изделия высокоскоростной впрыск не обязателен. | |||||
| 6. Противодавление: рекомендуется, чтобы противодавление не превышало 1,0 МПа. При нестабильности измерения противодавление следует соответствующим образом увеличить. | |||||
| 7. Частота вращения шнека: частота вращения шнека обычно устанавливается 40–100 об/мин. При частоте выше 200 об/мин легко вызвать разрыв стекловолокна и нагрев смолы. | |||||
Больше продуктов:
Азотсодержащий огнестойкий нейлон PA66 PA6, прошедший испытания раскалённой проволокой, игольчатым пламенем и шариковым давлением. Армирование волокном 5%-60% на заказ.
Тип: KLD6006V0
Азотсодержащий огнестойкий нейлон PA66, прошедший испытания раскалённой проволокой, игольчатым пламенем и шариковым давлением. Армирование волокном 5%-60% на заказ.
Тип: KLD6600V0
Огнестойкий нейлон PA66 на основе красного фосфора, прошедший испытания раскалённой проволокой, игольчатым пламенем и шариковым давлением. Армирование волокном 5%-60% на заказ.
Тип: KLD6606V0
Армированный огнестойкий нейлон PA66 PA6, армирование волокном 10%-50% на заказ
Тип: KLD6030V0
Армированный огнестойкий нейлон PA66 PA6, армирование волокном 10%-50% на заказ
Тип: KLD6630V0
Нейлон PA66GF PA6GF, армированный стекловолокном, армирование волокном 10%-50% на заказ
Тип: KLD6030G
Нейлон PA66GF PA6GF, армированный стекловолокном, армирование волокном 10%-50% на заказ
Тип: KLD6630G
Армированный и ударопрочный нейлон PA66 PA6, армирование волокном 10%-50% на заказ
Тип: KLD6030GT
